系统简介
数字光纤直放站系统由近端单元（LOU）和远端单元（ROU）组成。直放站系统主要是基于运营商基站选址困难、机房建设投资太大、资源利用率低而开发的数字光纤射频产品。它通过把射频信号转换到数字信号，然后传输数字化的光信号。通过数字方式补偿LOU和ROU之间的光损耗，更好的提高系统效率。
数字光纤直放站系统可进行灵活的组网方式，通过集中式机房有效解决新建（或搬迁）基站机房选址困难或投资过大问题，对于话务需求较大的站点可采用新建或扩展扇区作为信源，对于话务需求不高或作为解决话务资源调度的站点采用共用扇区作为信源。另外，基站拉远系统可实现级联组网方式，有效解决光纤资源的投资成本较大问题。
数字光纤直放站系统具有远程监控和告警功能，在外部交流电断电的情况下，能持续一小时向监控中心发送告警信号，方便了监控、调整和维护，可为拓展移动通信的业务覆盖区域提供低成本的解决方案。
数字光纤直放站系统采用全模块化结构设计，在实际应用中可以根据需要进行近端单元（LOU）和远端单元（ROU）的任意组合，以满足各类工程使用的需要，为运营商提供高性价比的网络优化覆盖解决方案。
技术特点
集成化结构设计，射频&数字处理&CPU控制一体化设计，质量稳定可靠
采用数字预失真或模拟预失真技术，产品线性指标优越
设备间互管理与互调试功能，支持从任意一节点访问全网设备功能；
支持串口、网口双模式本地管理；
内置高效稳压电源，能提供多种供电方式；
采用数字处理技术，信号质量稳定，传输速率更高，传输容量更大；
采用标准光电接口及数字光传输技术，克服因光路衰减而产生的一系列问题；
采用高速大动态ADC、DAC技术，保证良好的信号质量；
数字预失真保证输出线性
功放doherty结构保证整机效率
支持多种组网方式，工程应用方便；

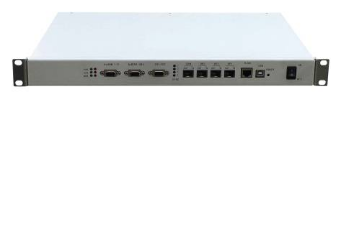

近端机采用标准19" 1U机箱，小巧美观。
主要射频指标
测试项目 | 前向 | 反向1 | |
频率范围 | 2110-2165MHz | 1920-1975MHz | |
标称最大输出功率 | 48dBm | 0/-5dBm | |
自动电平控制（ALC） | 在最大功率处，输入电平增加小于10dB（含10dB），输出功率变化应保持在±2dB之内；当输入电平增加超过10dB时，输出功率变化应保持在±2dB之内或关闭。 | ||
最大增益 | 52dB±2dB | ||
增益调节范围 | ≥30dB；增益调节步长≤ldB | ||
增益调节误差 | 在0dB～10dB范围内总误差≤±1dB | ||
在10dB～20dB范围内总误差≤±1dB | |||
在大于20dB范围内总误差≤±1.5dB | |||
带内波动 | ≤3dB（峰峰值） | ||
噪声系数 | -- | ≤5.0dB | |
频率误差 | ≤±0.01ppm | ||
传输时延 | ≤10μs | ||
输入/输出电压驻波比 | ≤1.5 | ||
矢量幅度误差EVM | ≤3.5%(256QAM) | ||
ACLR | ≤-45dBc | ||
整机效率 | >15% | ||
光性能要求 | 光输出功率：光输出功率不小于-9dBm 光接收灵敏度：光接收灵敏度小于或等于-24dBm（BER=10-12） 光路动态范围：光路动态范围≥15dB，并且数字光纤直放站远端机和近端机拉远距离不低于20km（观察波形质量因数来区分） | ||
组网方式 | 数字光纤直放站应至少支持6级链型组网和4端口星型组网以及混合组网方式； 数字光纤直放站应支持环路保护功能； | ||
时延调整 | 时延调整之后中继端机与之相连接的任意一台远端机之间的时延相近，各远端机时延差＜1 us | ||
备份切换功能（可选） | 当主中继端机出现掉电告警、电源模块故障告警或其它厂家自定义告警时，射频和光链路可自动切换至备份中继端机，备份中继端机和远端机连接工作正常。 | ||
光旁路功能（可选） | 当主中继端机出现掉电告警时，光链路可自动切换至链路下一级远端机，中继端机和链型下一级远端机连接工作正常。 | ||
